單室平衡容器的用途

單室平衡容器與水位指示器或差壓變送器配套使用，可以在鍋爐啟動，停爐過程中及正常運行情況下反映汽包內質量(重量)水位。

單室平衡容器測量水位的原理

從汽包汽側取樣孔引一管至平衡容器，進入平衡容器的飽和蒸汽不斷凝結成水，多余的水由于溢流原理自取樣管流回汽包，使平衡容器內的水位保持恒定。因此，差壓變送器的正壓頭由于平衡容器有恒定的水柱而維持不變，負壓頭則隨著汽包水位的變化而變化。

安裝說明

1、平衡容器和容器之間應裝有截止閥以便拆修；
2、除冷凝容器外，其余均需保溫。冷凝容器可使飽和汽得以迅速冷凝，可以不斷補充凝結水而使水質保持恒定。
3、平衡容器必須保證垂直安裝。

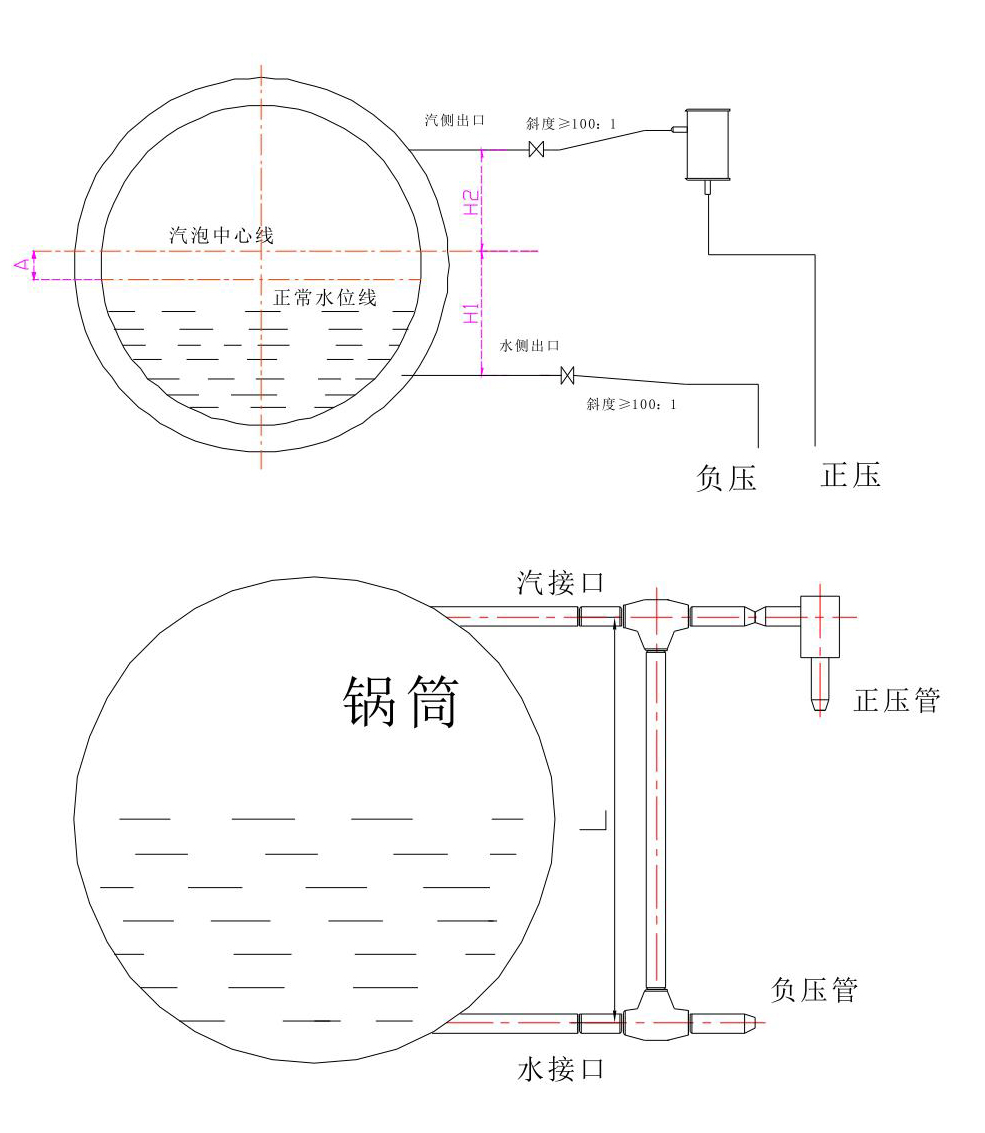

安裝示意圖

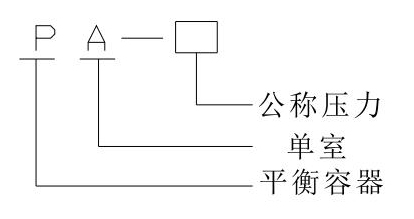

型號說明
