概述

電接點水位表測量筒主要用于各種鍋爐汽泡、高低壓加熱器、除氧器、蒸發器及水箱的水位監控。本裝置與二次儀表(FDZ電接點液位顯示儀)配套使用，是在分析國內同類產品特點的基礎上設計而成的，跟同類產品相比，具有壽命長、維修量小及使用范圍廣等優點。

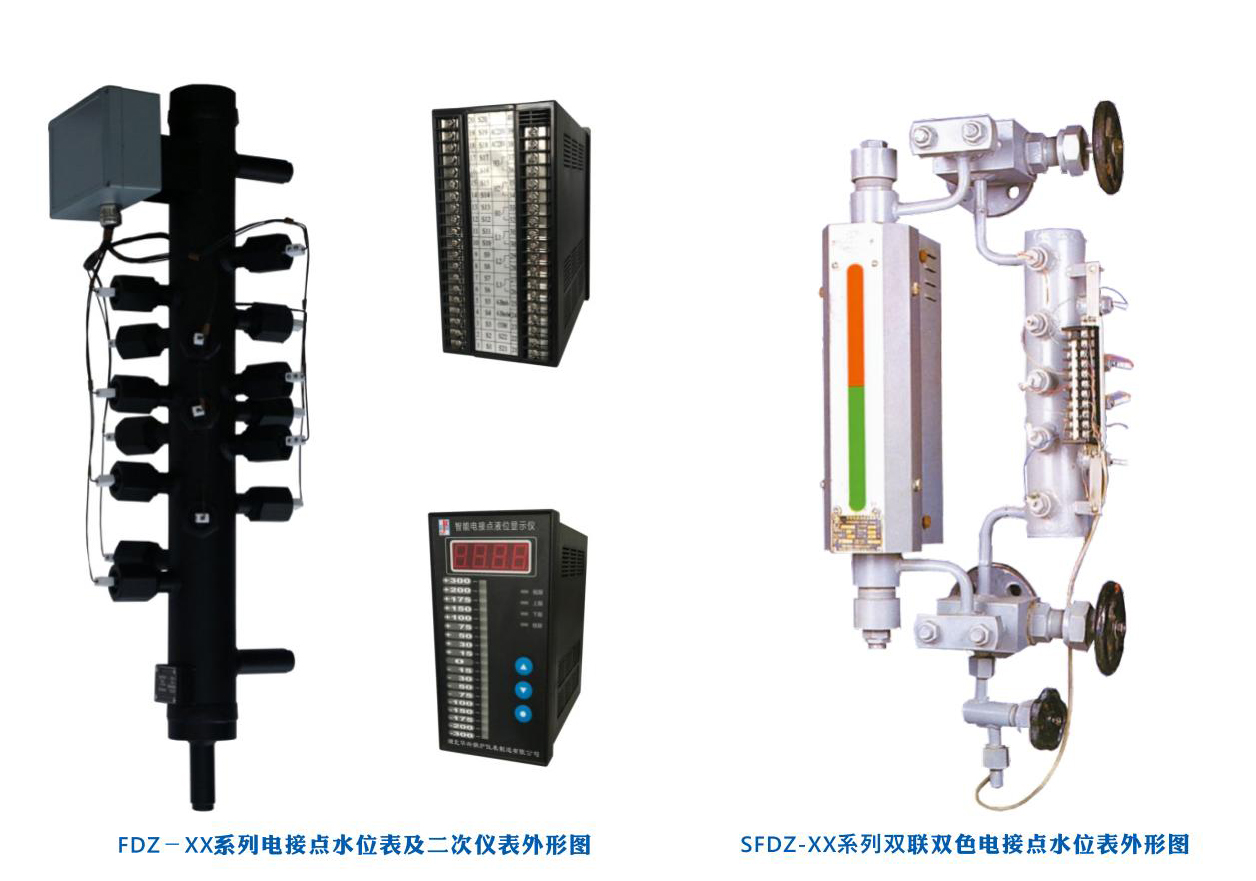

電接點水位表可與雙色石英管式水位表組合在一起(即雙聯雙色電接點水位表，型號：SFDZ-XX),實現就地觀測和遠距離監控雙重功能。
電接點水位表分普通型(FDZ-XX)和自補
償型(ZB-FDZ-XX)兩種。

結構原理和工作原理

電接點水位表測量筒主要由取樣筒與超純陶瓷電極組合而成，與顯示儀表(FDZ電接點液位顯示儀)配套使用。
電接點水位表測量筒以鍋爐汽泡水位為訊號，利用超純陶瓷電極在水和蒸汽中的阻抗不同，借助電子回路，輸出電訊號，通過FDZ電接點液位顯示儀LED模擬顯示水位和數字顯示水位，實現遠距離水位監控。還具有聲光高低警戒水位報警及極限水位報警輸出的功能。
自補償型電接點水位表在普通型的基礎上增加了伴熱和冷凝裝置，這兩種裝置的采用，使得水位表內的水位無論是在冷態還是在熱態都能夠保持與汽包內的水位基本相同，使電接點水位計測量真實準確、動態響應快、附加誤差小、電極壽命長，還可以全工況核對差壓水位計，鍋爐啟動時即可投入水位保護。
