雙室平衡容器的用途

雙室平衡容器與水位指示器或差壓變送器配套使用，可以在鍋爐啟動，停爐過程中及正常運行情況 下反映汽包內質量(重量)水位。

雙室平衡容器的結構原理

平衡容器由正壓管、負壓管、下降管、漏斗、水杯、連接管等組成。平衡容器直接與鍋爐汽水連 通。在工作過程中，飽和蒸汽因?yàn)槟Y(jié)而釋放的熱量同時對正壓管和負壓管加熱，并且平衡容器的外層 保溫可減少熱量的損失，從而使正壓管內水的重度在任何工況下都近似等于汽泡內水的重度；在汽包水 位一定時，汽包內的壓力無論如何變化，正壓管的壓力與負壓管的壓力變化值均相等，因此雙室平衡容 器輸出的差壓不變。 一旦水位發生變化，則輸出差壓也隨之變化，可以適時顯示容器內的水位。

安裝說明

1、安裝時必須保證平衡容器垂直，取樣管應保證水平，但汽取樣管可向上傾斜。
2、凝結水管應接到水循環最快的下降管上。
3、平衡容器連接管兩彎接管之間的距離應大于1000mm。

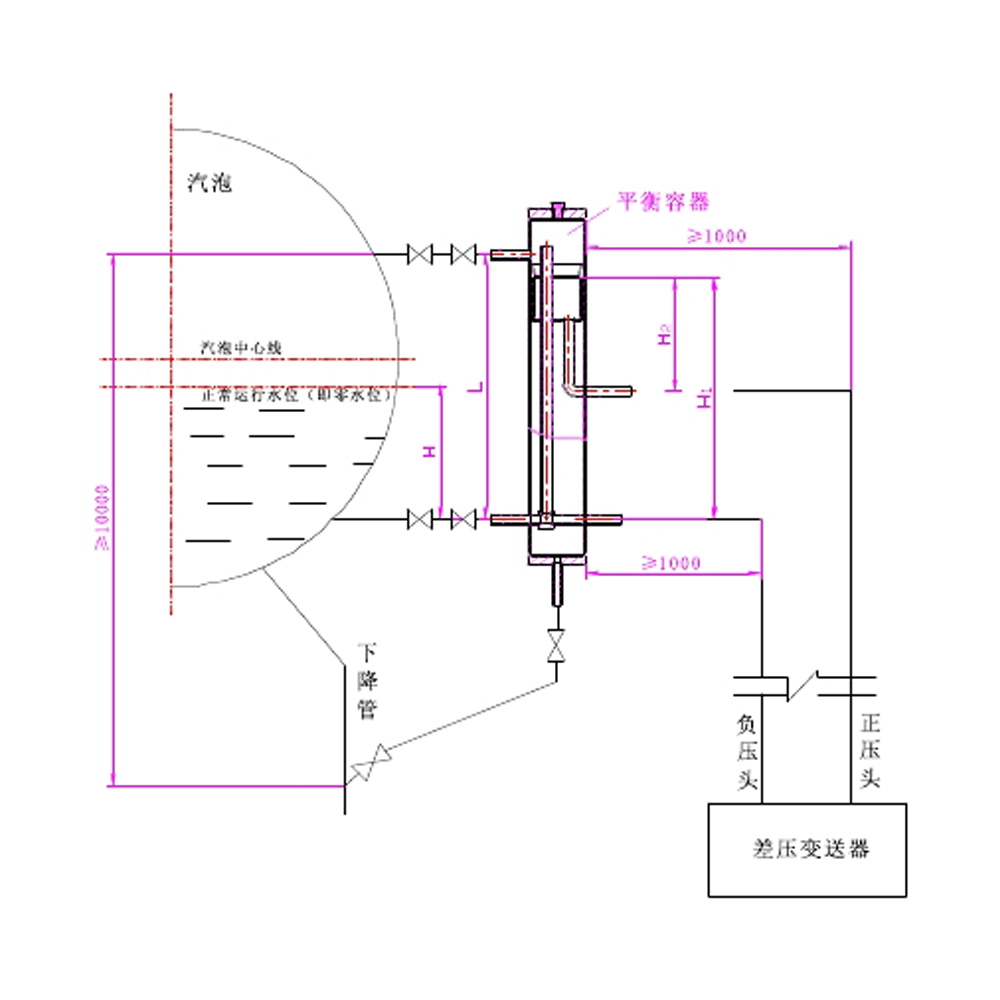

安裝示意圖

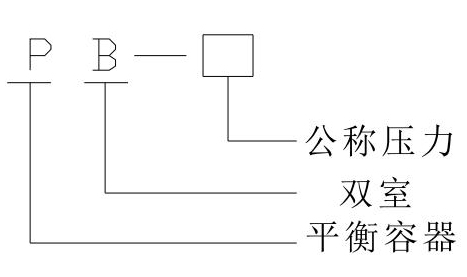

型號說明
